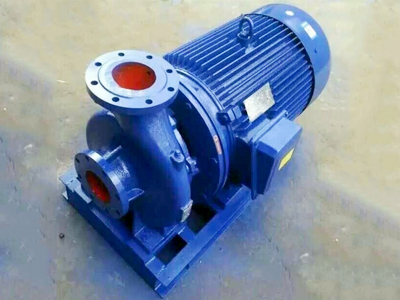

ISW卧式管道泵

ISW卧式管道泵可以根据用户的使用情况来选择型号,主CYZ自吸离心泵要分为普通型,热水型,防腐型,防爆型等;CYZ离心油泵材质分为:铸铁材质和不锈钢材质,轴距短,稳定性好,维修简便.用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环,浴室等冷暖水循环增压及设备配套,使用温度≤80℃.

产地：河北省>泊头市

供应商：泊头市齿轮泵有限公司

技术服务热线：

0317-8072090

ISW卧式管道泵详细内容介绍

在，泊头泵业应广大用户的要求，为您分享ISW卧式管道泵的详细说明；该款泵具有运行平稳、滴水不漏、噪音低、故障率低、维修方便和占地少的优点，得到了用户的喜爱。
一、主要用途
1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、ISWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
4、ISWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
二、工作条件
1、吸入压力≤1．6MPa，或泵系统工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不高于单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
三、产品特点
1、运行平稳：泵轴的同心度及叶轮优异的动静平衡，_平稳运行，_振动。
2、滴水不漏：不同材质的硬质合金密封，_了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理，关键部分采用品质耐用；配套，整机无故障工作时间大大提高。

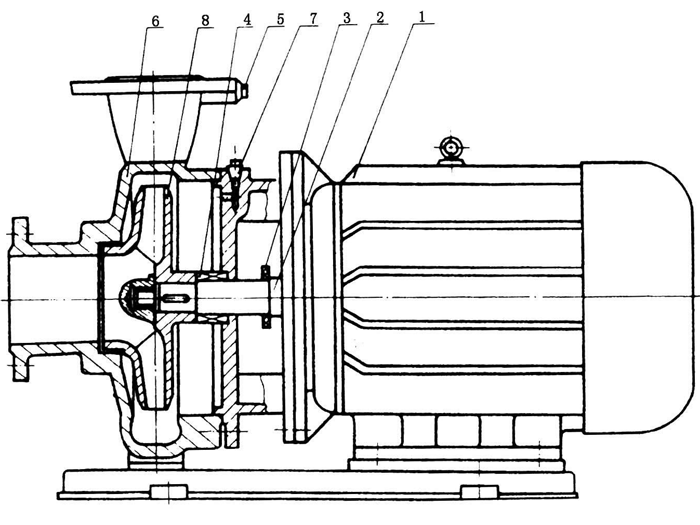

四、结构图

1电动机：直接与水泵联接传送动力，采用电机。
2泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3挡水圈：防止因密封漏水而使电机进水。
4机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，_工作环境的整洁。
5取压塞：可安装压力表直观监控泵的正常运行
6泵体：压出塞和吸入室采用水力模型设计而成，既美观，设有安装底脚，便于安装和运行稳固。
7放气塞：灌泵时排净泵内空气，_了泵的正常启动。
8叶轮：采用水力模型设计而成，具有效率，可靠性好等特点。

五、ISW、ISWR、ISWH、ISWB、ISWHB、ISWD型卧式管道离心泵性能参数

型号	流量 (m³/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
15-80	1.5	8	0.18	2900	34	2.3
20-110	2.5	15	0.37	2900	34	2.3
20-160	2.5	32	1.1	2900	25	2.3
25-110	4	15	0.55	2900	42	2.3
25-125	4	20	0.75	2900	36	2.3
25-12_	3.6	16	0.55	2900	35	2.3
25-160	4	32	1.5	2900	32	2.3
25-160A	3.7	28	1.1	2900	31	2.3
32-100	4.5	12.5	0.55	2900	56	2.3
32-100(I)	6.3	12.5	1.1	2900	54	2.0
32-125	4.5	20	0.75	2900	45	2.3
32-125(I)	6.3	20	1.1	2900	43	2.3
32-12_	4.0	16	0.55	2900	43	2.3
32-160	4.5	32	1.1	2900	44	2.3
32-160A	4.5	25	1.1	2900	42	2.3
32-160(I)	6.3	32	2.2	2900	42	2.3
32-200	4.5	50	3	2900	45	2.3
32-200A	4	40	2.2	2900	40	2.3
32-200(I)	6.3	50	4	2900	33	2.0
40-100	6.3	12.5	0.55	2900	54	2.3
40-100A	5.6	10	0.37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2.3
40-12_	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2.2	2900	40	2.3
40-160A	5.9	28	1.5	2900	39	2.3
型号	流量 (m³/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
40-160B	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2.3
40-200A	5.9	44	3	2900	31	2.3
40-200B	5.5	38	2.2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2.3
40-250A	5.9	70	5.5	2900	28	2.3
40-250B	5.5	60	4	2900	27	2.3
40-100(I)	12.5	12.5	1.1	2900	62	2.3
40-125(I)	12.5	20	1.5	2900	60	2.3
40-160(I)	12.5	32	3	2900	52	2.3
40-160(I)A	11.7	28	2.2	2900	51	2.3
40-160(I)B	10.5	22.5	1.5	2900	50	2.3
40-200(I)	12.5	50	5.5	2900	46	2.3
40-200(I)A	11.7	40	4	2900	45	2.3
40-200(I)B	10.5	35	3	2900	44	2.3
40-250(I)	12.5	80	11	2900	38	2.3
40-250(I)A	11.7	70	7.5	2900	38	2.3
40-250(I)B	10.8	60	7.5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
50-12_	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160A	11.7	28	2.2	2900	51	2.3
50-160B	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
50-200A	11.7	44.5	4	2900	45	2.3
50-200B	10.5	35	3	2900	44	2.3
50-250	12.5	80	11	2900	38	2.3
50-250A	11.7	70	7.5	2900	38	2.3
50-250B	10.8	60	7.5	2900	37	2.3
50-100(I)	25	12.5	1.5	2900	69	2.5
型号	流量 (m³/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
50-100(I)A	22.4	10	1.1	2900	67	2.5
50-125(I)	25	20	3	2900	68	2.5
50-125(I)A	22.4	16	2.2	2900	66	2.5
50-160(I)	25	32	4	2900	63	2.5
50-160(I)A	23.4	28	4	2900	62	2.5
50-160(I)B	21.6	24	3	2900	58	2.5
50-200(I)	25	50	7.5	2900	58	2.5
50-200(I)A	23.4	44	7.5	2900	57	2.5
50-200(I)B	21.6	37	5.5	2900	55	2.5
50-250(I)	25	80	15	2900	50	2.5
50-250(I)A	23.4	70	11	2900	50	2.5
50-250(I)B	21.6	60	11	2900	49	2.5
50-315(I)	25	125	30	2900	40	2.5
50-315(I)A	23.4	110	22	2900	40	2.5
65-100A	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-12_	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160A	23.4	28	4	2900	62	2.5
65-160B	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200A	23.4	44	7.5	2900	57	2.5
65-200B	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250A	23.4	70	11	2900	50	2.5
65-250B	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-31_	23.4	110	22	2900	40	2.5
65-315B	21.6	93	18.5	2900	39	2.5
65-100(I)	50	12.5	3	2900	73	3.0
65-100(I)A	44.8	10	2.2	2900	72	3.0
型号	流量 (m³/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
65-125(I)	50	20	5.5	2900	72.5	3.0
65-125(I)A	44.8	16	4	2900	71	3.0
65-160(I)	50	32	7.5	2900	71	3.0
65-160(I)A	46.8	28	7.5	2900	70	3.0
65-160(I)B	43.2	24	5.5	2900	69	3.0
65-200(I)	50	50	15	2900	67	3.0
65-200(I)A	46.8	44	11	2900	66	3.0
65-200(I)B	43	37	7.5	2900	65	3.0
65-250(I)	50	80	22	2900	59	3.0
65-250(I)A	46.8	70	18.5	2900	59	3.0
65-250(I)B	43	60	15	2900	58	3.0
65-315(I)	50	125	37	2900	54	3.0
65-315(I)A	45.8	105	30	2900	54	3.0
65-315(I)B	43	93	30	2900	53	3.0
80-100	50	12.5	3	2900	73	3.0
80-100A	44.8	10	2.2	2900	72	3.0
80-125	50	20	5.5	2900	72.5	3.0
80-12_	44.8	16	4	2900	71	3.0
80-160	50	32	7.5	2900	71	3.0
80-160A	46.8	28	7.5	2900	70	3.0
80-160B	43.2	24	5.5	2900	69	3.0
80-200	50	50	15	2900	67	3.0
80-200A	46.8	44	11	2900	66	3.0
80-200B	43	37	7.5	2900	65	3.0
80-250	50	80	22	2900	59	3.0
80-250A	46.8	70	18.5	2900	59	3.0
80-250B	43	60	15	2900	58	3.0
80-315	50	125	37	2900	54	3.0
80-31_	45.8	105	30	2900	54	3.0
80-315B	43	93	30	2900	53	3.0
80-315C	41	85	22	2900	51	3.0
型号	流量 (m³/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
80-350	50	150	55	2900	66	3.0
80-350A	44	142	45	2900	65	3.0
80-350B	40	135	37	2900	63	3.0
80-100(I)	100	12.5	5.5	2900	76	4.5
80-100(I)A	89	10	4	2900	74	4.5
80-125(I)	100	20	11	2900	76	4.5
80-125(I)A	89	16	7.5	2900	74	4.5
80-160(I)	100	32	15	2900	76	4.5
80-160(I)A	93.5	28	11	2900	74	4.5
80-160(I)B	86.4	24	11	2900	72	4.5
80-200(I)	100	50	22	2900	74	4.0
80-200(I)A	93.5	44	18.5	2900	73	4.0
80-200(I)B	86.4	37	15	2900	71	4.0
80-250(I)	100	80	37	2900	69	>4.0
80-250(I)A	93.5	70	30	2900	68	4.0
80-250(I)B	86.4	60	30	2900	66	4.0
80-315(I)	100	125	75	2900	66	4.0
80-315(I)A	93.5	110	55	2900	66	4.0
80-315(I)B	86.4	93	45	2900	65	4.0
80-315(I)C	82	85	37	2900	63	4.0
100-100	100	12.5	5.5	2900	76	4.5
100-100A	89	10	4	2900	74	4.5
100-125	100	20	11	2900	76	4.5
100-12_	89	16	7.5	2900	74	4.5
100-160	100	32	15	2900	76	4.5
100-160A	93.5	28	11	2900	74	4.5
100-160B	86.4	24	11	2900	72	4.5
100-200	100	50	22	2900	74	4.0
100-200A	93.5	44	18.5	2900	73	4.0
100-200B	86.4	37	15	2900	71	4.0
100-250	100	80	37	2900	69	4.0
型号	流量 (m³/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
100-250A	93.5	70	30	2900	68	4.0
100-250B	86.4	60	30	2900	66	4.0
100-315	100	125	75	2900	66	4.0
100-31_	93.5	110	55	2900	66	4.0
100-315B	86.4	93	45	2900	65	4.0
100-100(I)	160	12.5	11	2900	73	4.5
100-125(I)	160	20	15	2900	74	4.5
100-125(I)A	143	16	11	2900	72	4.5
100-160(I)	160	32	22	2900	79	5.6
100-160(I)A	150	28	18.5	2900	76	5.0
100-200(I)	160	50	37	2900	79	5.2
100-200(I)A	150	45	30	2900	74	4.5
100-200(I)B	138	40	22	2900	72	4.5
100-250(I)	160	80	55	2900	77	4.8
100-250(I)A	140	70	45	2900	72	4.5
100-250(I)B	100	65	37	2900	70	4.5
100-350	100	150	90	2900	57	4.0
100-350A	87	142	75	2900	75	4.0
100-350B	82	135	55	2900	75	4.0
125-100	160	12.5	11	2900	82	4.0
125-100A	143	10	7.5	2900	77	4.0
125-125	160	20	15	2900	80	4.0
125-12_	143	16	11	2900	77	4.0
125-160	200	32	30	2900	78	4.0
125-160A	187	28	22	2900	76	4.0
125-160B	180	24.5	18.5	2900	73	4.0
125-200	200	50	45	2900	77	5.5
型号	流量 (m³/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
125-200A	187	44	37	2900	76	5.5
125-200B	172	37	30	2900	75	5.5
125-250	200	80	75	2900	75	5.0
125-250A	187	70	55	2900	74	5.5
125-250B	172	60	45	2900	73	5.5
125-315	200	125	110	2900	70	5.0
125-31_	187	110	90	2900	70	5.0
125-315B	172	93	75	2900	69	5.0
125-315C	160	78	55	2900	67	5.0
150-125	160	20	11	2900	76	4.0
150-12_	150	16	7.5	2900	77	4.0
150-160	160	32	22	2900	75	4.0
150-160A	150	28	18.5	2900	76	4.0
150-160B	140	24	15	2900	73	4.0
150-200	160	50	37	2900	77	5.5
150-200A	150	44	30	2900	76	5.5
150-200B	140	38	22	2900	75	5.5
150-250	200	80	75	2900	75	5.0
150-250A	187	70	55	2900	74	5.5
150-250B	172	60	45	2900	73	5.5
150-315	200	125	110	2900	70	5.0
150-31_	187	110	90	2900	70	5.0
150-315B	172	93	75	2900	69	5.0

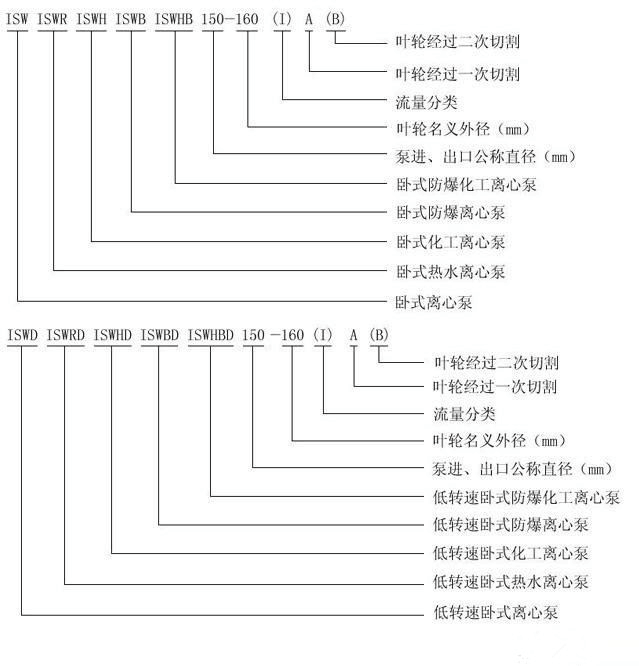

六、型号意义

七、起动与停车
起动前准备：
1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打幵排气^使液体充满整个泵体，待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液逬入机械密封端面。
5、高溫型应先逬行预热，升溫速度50℃/小时，以_各部受热均匀。
起动：
1、全开进口阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是否正桷。4、调节出口阀幵度以所需工况，如用戶在泵出口处裝有流靈表或压力表，应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转，如用戶在泵出口处装有流量表或压力表，应通过调节出口阖门幵度，测璗泵的电机电流，使电机在额定电流內运行，否则将造成泵高荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。
停车：
1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口阀门。5、如长期停车，应将泵內液体放尽。
八、泵的维护
1、运行中的维护：
（2）进口管道充满液体，禁止泵在汽蚀状态下长期运行。（2）定时检查电机电流値，不得高过电机颔定电流。（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更換易损零件及轴承，机组大修期一般为一年。
2、机械密封维护：

(1）机械密封润滑应清洁无固体颗粒。（2）严禁机械密封在干磨情况下工作。（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。（4）密封泄漏量允差3滴/分。否则应检查。
