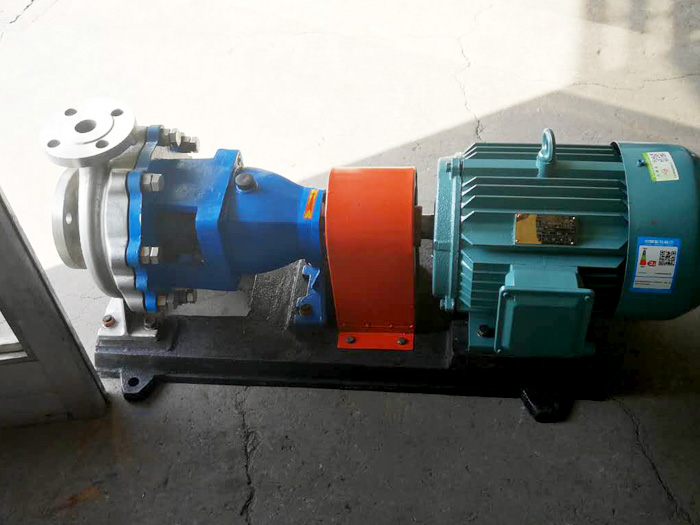

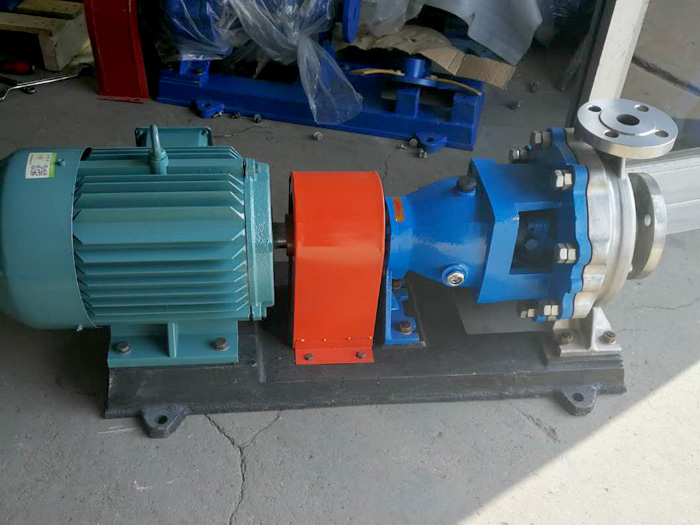

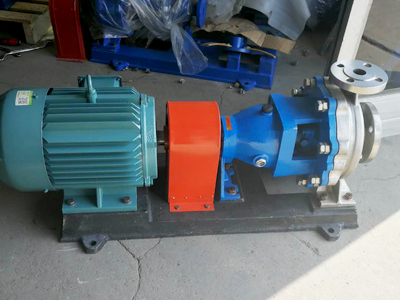

IH不锈钢化工离心泵

IH不锈钢化工离心泵性价比高,性能稳定可靠,品质经久耐用,用户可以根据自己的使用情况选择合适的设备.化工离心泵工作设计压力为1.6兆帕,介质温度不高于80℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃～+280℃.

产地：河北省>泊头市

供应商：泊头市齿轮泵有限公司

技术服务热线：

0317-8072090

IH不锈钢化工离心泵详细内容介绍

IH不锈钢化工离心泵的使用寿命长，价格合理，主要被应用于工农业城市排水、消防供水等。供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
使用温度：-20oC ~ 80oC
流量：3m3/h ~ 600m3/h
扬程：15m ~ 50m

IH不锈钢化工离心泵的产品概述：

IH型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

IH型泵系根据国标ISO2858所规定的性能和尺寸设计，其技术标准均向国标靠拢，达到水平。它是我国推广的节能泵类产品之一。该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

IH不锈钢化工离心泵的使用范围：
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

IH不锈钢化工离心泵的技术说明：
IH型泵通用性广，全系列工140种规格，但只用四种轴；同一规格的轴，轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬价也只有四种。
泵转速分为2900和1450转/分两种。
性能如下： 2900转/分 1450转/分
流量： 240立方米/小时 400立方米/小时总扬程： 125米 55米
转速： 3500转/分（用于60调波电源时，叶轮直径所有减少）
工作温度 160慑氏度

允许吸入管路压力 0.3MPa.泵的使用压力1.6MPa

结构示意图：

序号	部件名称
1	泵体
2	叶轮
3	泵盖
4	机械密封
5	中间支架
6	悬架部件
7	泵轴

【IH不锈钢化工离心泵的技术参数】

型号	转速=2900r/min 介质密度=1000kg/m³					转速=1450r/min 介质密度=1000kg/m³
型号	流量（m³/h）	扬程（m）	电机功率（kw）	汽蚀余量（m）	效率（%）	流量（m³/h）	扬程（m）	电机功率（kw）	汽蚀余量（m）	效率（%）
IH50-32-125	12.5	20	2.2	3.0	52	6.3	5	0.55	3.0	45
IH50-32-160	12.5	32	4	3.5	46	6.3	8	0.55	3.5	40
IH50-32-200	12.5	50	7.5	3.5	38	6.3	12.5	1.1	3.5	33
IH50-32-250	12.5	80	11	3.5	38	6.3	20	1.5	3.5	32
IH65-50-125	25	20	3	3.5	62	12.5	5	0.55	3.5	55
IH65-50-160	25	32	5.5	3.5	56	12.5	8	1.1	3.5	51
IH65-40-200	25	50	11	3.5	52	12.5	12.5	1.5	3.5	46
IH65-40-250	25	80	18.5	3.5	50	12.5	20	3	3.5	43
IH65-40-315	25	125	30	3.5	44	12.5	32	4	3.5	37
IH80-65-125	50	20	5.5	4.0	68	25	5	1.1	4.0	64
IH80-65-160	50	32	11	4.0	65	25	8	1.5	4.0	62
IH80-50-200	50	50	15	4.0	63	25	12.5	2.2	4.0	57
IH80-50-250	50	80	30	4.0	54	25	20	5.5	4.0	51
IH80-50-315	50	125	37	4.0	56	25	32	5.5	4.0	51
IH100-80-125	100	20	11	4.5	73	50	5	1.5	4.5	70
IH100-80-160	100	32	15	4.5	73	50	8	2.2	4.5	65
IH100-65-200	100	50	30	4.5	71	50	12.5	5.5	4.5	64
IH100-65-250	100	80	45	4.5	70	50	25	7.5	4.5	64
IH100-65-315	100	125	45	4.5	67	50	32	11	4.5	62
IH125-100-200	200	50	55	5	65	100	12.5	11	5.0	60
IH125-100-250						100	25	15	5.0	72
IH125-100-315						100	32	15	5.0	72
IH125-100-400						100	50	30	5.0	55
IH150-125-250						200	20	18.5	6	77
IH150-125-315						200	32	30	6	75
IH150-125-400						200	50	45	6	75
IH200-150-250						400	20	37	7	74
IH200-150-315						400	32	45	7	79
IH200-150-400						400	50	75	7	78
◆注：型号规格可根据客户需求进行调整

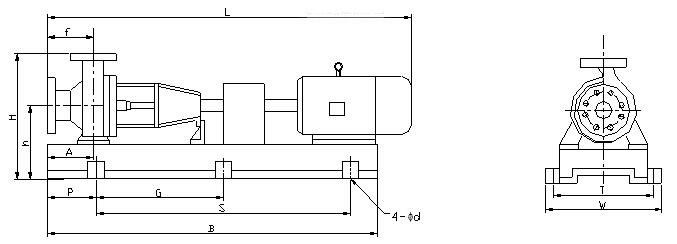

安装尺寸

图一 2900r/min

型号	L	B	S	P	A	W	T	H	h	f	G	n-￠d
IH50-32-125	956	995	595	155	80	395	345	350	212	80	/	4-19
IH50-32-160	1032	895	595	155	80	395	345	396	232	80	/	4-19
IH50-32-200	1120	995	655	170	80	450	400	440	260	80	/	4-25
IH50-32-250	1200	1270	730	215	100	490	440	515	280	100	/	4-28
IH65-50-125	1010	895	595	155	80	395	345	360	212	80	/	4-19
IH65-50-160	1082	995	655	170	80	450	400	396	232	80	/	4-25
IH65-40-200	1244	1120	730	210	80	500	450	440	260	100	/	4-25
IH65-40-250	1350	1270	730	215	100	490	440	501	280	100	/	4-28
IH65-40-315	1530	1460	940	260	95	620	550	550	300	125	/	4-28
IH80-65-125	1098	995	655	170	80	450	400	415	232	100	/	4-19
IH80-65-160	1248	1120	730	210	80	500	450	440	260	100	/	4-25
IH80-50-200	1244	1120	730	210	80	500	450	460	260	100	/	4-25
IH80-50-250	1540	1460	940	260	95	620	550	525	300	125	/	4-28
IH80-50-315	1540	1460	940	260	95	620	550	605	326	125	/	4-28
IH100-80-125	1252	1120	730	210	95	500	450	440	260	100	/	4-25
IH100-80-160	1290	1120	730	210	95	500	450	500	280	100	/	4-25
IH100-65-200	1540	1460	940	260	95	620	550	525	300	100	/	4-28
IH100-65-315	1650	1620	940	260	110	620	550	580	300	125	/	4-28
IH125-100-200	1690	1620	940	260	110	620	550	600	320	130	/	4-28

图二 1450r/min

型号	L	B	S	P	A	W	T	H	h	f	G	n-￠d
IH50-32-125	820	760	540	110	60	360	320	315	178	80	/	4-19
IH50-32-160	840	760	540	110	60	360	320	362	198	80	/	4-19
IH50-32-200	940	895	595	155	80	395	345	440	260	80	/	4-19
IH50-32-250	995	1000	660	170	95	450	460	505	280	100	/	4-25
IH65-50-125	810	760	540	110	60	360	320	325	178	80	/	4-19
IH65-50-160	890	895	595	155	80	395	345	396	232	80	/	4-19
IH65-40-200	950	895	595	155	80	395	345	440	260	100	/	4-19
IH65-40-250	1130	1000	660	170	95	450	400	505	280	100	/	4-25
IH65-40-315	1470	1300	810	215	95	540	490	550	300	125	/	4-25
IH80-65-125	890	895	595	155	80	395	345	415	232	100	/	4-19
IH80-65-160	925	895	595	155	80	395	345	440	260	80	/	4-19
IH80-50-200	940	895	595	155	80	395	345	460	260	80	/	4-19
IH80-50-250	1250	1060	660	200	95	450	400	525	300	125	/	4-25
IH80-50-315	1470	1300	810	215	95	540	490	605	325	125	/	4-25
IH100-80-125	960	895	595	155	80	395	345	440	260	100	/	4-19
IH100-80-160	1026	995	655	170	80	450	400	500	280	100	/	4-25
IH100-65-200	1250	1060	660	200	95	490	440	525	300	100	/	4-25
IH100-65-315	1355	1270	810	215	95	540	490	580	300	125	/	4-25
IH125-100-200	1355	1270	810	215	95	540	490	650	370	125	/	4-25
IH125-100-315	1640	1400	940	260	95	600	550	665	350	125	/	4-25
IH125-100-400	1780	1400	940	260	95	620	550	735	380	140	470	6-28
IH150-125-315	1710	1620	940	260	110	620	550	775	410	140	470	6-28
IH150-125-400	1840	1400	940	260	95	620	550	735	380	140	470	6-28
IH200-150-315	1820	1620	940	260	110	620	550	815	415	100	470	6-28
IH200-150-400	2060	1840	1200	320	125	750	670	955	465	150	600	6-28

法兰尺寸

型号	进口法兰					出口法兰
型号	c	a	b	e	n-d	k	g	i	j	n-t
IH50-32-125	50	165	125	18	4-18	32	140	100	18	4-18
IH50-32-160	50	165	125	18	4-18	32	140	100	18	4-18
IH50-32-200	50	165	125	20	4-18	32	140	100	18	4-16
IH50-32-250	50	165	125	20	4-18	32	140	100	18	4-16
IH65-50-125	65	185	145	18	4-18	50	165	125	18	4-18
IH65-50-160	65	185	145	20	4-18	50	165	125	18	4-18
IH65-40-200	65	185	145	20	4-18	40	150	110	18	4-18
IH65-40-250	65	185	145	20	4-18	40	150	110	18	4-18
IH65-40-315	65	185	145	20	4-18	40	150	110	18	4-18
IH80-65-125	80	200	160	20	8-18	65	185	145	18	4-18
IH80-65-160	80	200	160	20	8-18	65	185	145	18	4-18
IH80-50-200	80	200	160	20	8-18	50	165	125	18	4-16
IH80-50-250	80	200	160	22	8-18	50	165	125	18	4-16
IH80-50-315	80	200	160	22	8-18	50	165	125	18	4-16
IH100-80-125	100	220	180	22	8-18	80	200	160	20	8-18
IH100-80-160	100	220	180	22	8-18	80	200	160	20	8-18
IH100-65-200	100	220	180	22	8-18	65	185	145	20	8-18
IH100-65-315	100	220	180	22	8-18	65	185	145	20	8-18
IH125-100-200	125	250	210	22	8-18	100	220	180	20	8-18
IH125-100-315	125	250	210	22	8-18	100	220	180	20	8-18
IH125-100-400	125	250	210	22	8-18	100	220	180	20	8-18
IH150-125-250	150	285	240	25	8-22	125	250	210	22	8-18
IH150-125-315	150	285	240	25	8-22	125	250	210	22	8-18
IH150-125-400	150	285	240	25	8-22	125	250	210	22	8-18
IH200-150-250	200	340	295	32	12-23	150	285	240	30	8-23
IH200-150-315	200	340	295	32	12-23	150	285	240	30	8-23
IH200-150-400	200	340	295	32	12-23	150	285	240	30	8-23

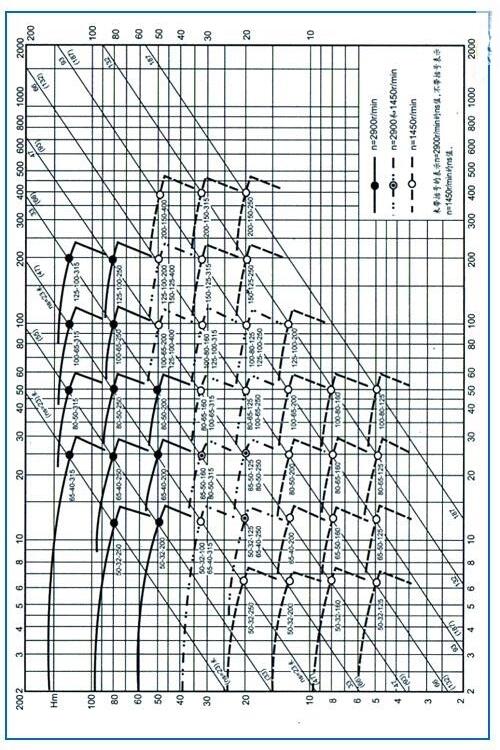

性能曲线图

注意事项
1、泵应水平安装在混凝土基础上；
2、泵的进、出口管道应有支撑，重量不得由泵来承受；
3、安装高度不得高于泵的汽蚀余量的要求；
4、安装时，应谨慎操作，严防工具和杂物掉入泵体内；
5、安装安毕，应用手盘动联轴器，转动轻松自如为合格；
6、开机关按转向标志校对泵的转向；
7、使用过程中，经常检查泵和电机，发现异常的噪音或升温，应立即停机检修。
安装及维护
1、按基础尺寸做好混凝土基础，同进予埋好地脚螺栓；
2、在安装前应对泵和电机进行检查，各部分应无损，泵内应无杂物；
3、将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。调好后，拧紧地脚螺栓；
4、泵的吸入、吐出管路另设支架支承；
5、安装完毕，用手转动联轴器，检查有无擦碰现象，转动轻松、均匀无串动现象则安装结束；
6、为防止杂物进入泵内，在进口处应设过滤器，过滤面积应大于管路截面积3~4倍；
7、扬程高的泵在出口管路上还应该安逆止阀，以防突然停机的水锤破坏；
8、_泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
启动和运行
1、开车前应将泵内灌满输送的液体（如是在吸上的情况）关闭出口闸阀接好电源；
2、接通电源，正确按指示牌方向检查泵的转向是否正确；
3、机组试动转5~10分钟，如无异常现象可投入运行；
4、停机时，应先将出口的闸阀关闭，然后再切断电源；
5、拆卸时首先用清水冲洗泵体直到泵体内腐蚀性的介质_洗干净；
6、更换泵机配件时，不得用尖物、硬物重击泵零件，应用软木布包木头轻击，拆下的零部件应轻放，密封面朝上。

维修及保养

故障	原因	解决方法
打不出液体	1、吸入管内有空气	1、重新灌注液体或排空气体
	2、吸放管漏气	2、检查吸入管路
	3、泵内灌注液体不足	3、重新灌注液体
	4、吸入管路有杂物堵塞	4、清理堵塞杂物
	5、泵反转	5、调整转向
	6、吸上高度太高	6、降低安装高度
流量不足	1、叶轮损坏	1、更换叶轮
	2、转速不够	2、检查电机和供电线路
	3、管路内有杂物堵塞	3、清理堵塞物
功率过大	1、输送介质比重过大	1、降低粘度或增加灌注压力
	2、泵轴线与电机轴线误差过大	2、重新调整
	3、有机械磨擦	3、检查何处磨擦，进行检修
扬程不足	1、输送介质内有空气	1、重新灌注液体或排空气体
	2、叶轮损坏	2、更换叶轮
	3、转速不够	3、检查电机和供电线路
	4、输送介质比重过大	4、降低粘度或增加灌注压力
泵组振动	1、泵轴线与电机轴线误差过大	1、重新调整
	2、吸上高度大，产生气蚀	2、降低安装高度
	3、有机械磨擦	3、检查何处磨损，进行检修
轴端渗漏及密封渗漏	1、轴端卡环间隙过大，卡环松	1、调整卡环螺钉
	2、吸上高度太高，产生气蚀	2、降低安装高度
	3、机械密封动、静环磨损，弹簧压力小	3、理换磨损材料，调整弹簧
	4、机械密封动、静环吻合不好	4、调整动、静环

1、定期检查泵和电机，更换易损零件；
2、长期停机不用时，应清洗泵内流道并切断电源加盖防尘罩；
3、按指示片方向开机动转，严禁倒转及空转。
服务承诺
1、易损部件和其它配件，_长期供应（易损件按厂价收费）；

2、对本厂所有产品提供咨询及终生服务；

氟塑料合金泵阀_性能参数表

介质	浓度 ≤%	温度		介质	浓度 ≤%	温度
介质	浓度 ≤%	≤25^oC	≤75^oC	介质	浓度 ≤%	≤25^oC	≤75^oC
硫酸H₂SO₄	90	√	√	氢氧化钾KOH	50	√	√
硝酸HNO₃	30	√	×	氢氧化铵NH₂H₂O		√	√
盐酸HCI			√	氢氧化钡Ba(OH)₂	50	√	√
磷酸H₃PO₄		√	√	氢氧化镁Mg(OH)₂		√	√
氢氟酸^*HF		√	√	氢氧化铝Ai(OH)₂		√	√
氢溴酸HBr		√	√	氢氧化锂LiOH		√	√
氢碘酸HI		√	√	氧水CI₂ - H₂O		√	√
氢氰酸		√	√	溴水Br₂		√	√
亚硫酸H₂SO₃		√	√	碘溶液I₂		√	√
亚硝酸HNO₂		√	√	氨（无水）NH₃		√	√
次氯酸^*HCIO		√	√	甲醇CH₃OH		√	√
高氯酸^*HCIO₄		√	√	乙醇CH₃ CH₂OH		√	√
铬酸H₂CrO₄	80	√	√	丁醇		√	√
王水^*		√	√	甲醛HCHO		√	√
醋酸CH₃OOH		√	√	乙醛CH₃CHO		√	√
甲酸HCOOH		√	√	二氯乙醚C₄H₈CIO		√	√
丁酸C₄H₈O₂		√	√	苯胺C₆H₇N		√	√
戊酸C₅H₁₀O₂		√	√	一氯甲烷CH₃CI		√	√
油酸C₁₈H₃₄O₂		√	√	二氯甲烷CH₂CI₂		√	√
苯甲酸C₆H₅ COOH		√	√	三氯甲烷C₂H₄CI₂		√	√
氢氧化钠HaOH	50	√	√	四氯甲烷C₂H₄CI₄		√	√
√表示_性好；×表示有腐蚀现象；*表示部分零件要选择材料；未注符号表示任意浓度均可。
