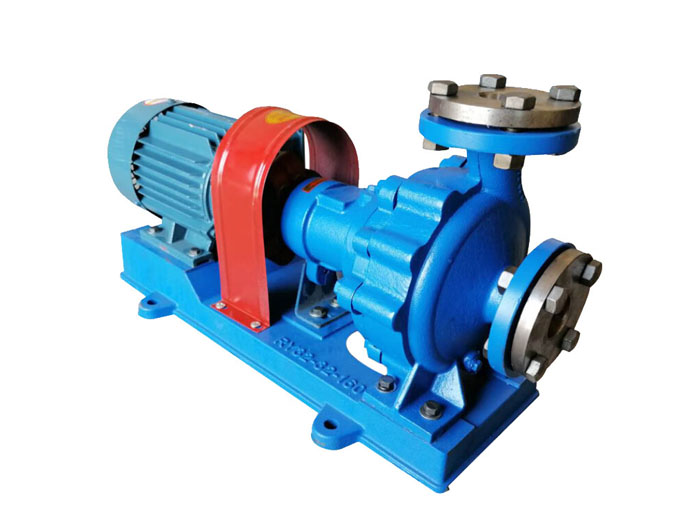

RY导热油泵的结构-

   RY导热油泵的结构包括：
1、叶轮是RY导热油泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少油流的摩擦损失。
2、泵体也称泵壳，它是油泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂，加油要适当，一般为2/3-3/4的体积，太多会发热，太少又有响声并发热。滑动轴承RY导热油泵结构使用的是透明油作润滑剂，加油到油位线。太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故。在油泵运行过程中轴承的温度较高在85摄氏度，一般运行在60度左右，如果高了要查找原因(是否有杂质，油质是否发黑，是否进油)并及时处理。
5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的油经此间隙流向低压区，影响泵的出油量，效率降低。间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，导热油泵在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25-1.10mm之间为宜。
6、填料函主要由填料，油封环，填料筒，填料压盖，油封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的油流不流到外面来也不让外面的空气进入到泵内。始终保持油泵内的真空。当泵轴与填料摩擦产生热量，要靠油封管住油到油封圈内使填料冷却，保持油泵的正常运行。所以在油泵的运行巡回检查过程中对填料函的检查是特别要注意。在运行600个小时左右要对填料进行更换。
  RY导热油泵核心结构包含壳体、转子、双端球轴承及组合密封系统，采用填料密封与机械密封结合技术，并配备第三代聚四氟乙烯唇形密封件以提高抗渗透性。工作温度范围为-20℃至350℃，流量覆盖1-500m³/h，扬程可达10-125m。
